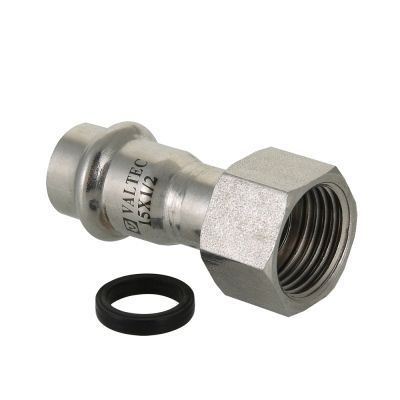

Прес-фітинг із нержавіючої сталі VALTEC з накидною гайкою забезпечує з’єднання тонкостінної сталевої труби номенклатури VT.INOX-PRESS c елементом системи, що має зовнішню різьбу. Область застосування – трубопроводи водопостачання, опалення, інші інженерні та технологічні установки з робочою температурою до 95 ° С і тиском до 16 бар. Прес-накидна гайка VTi.908.I виготовлена зі сталі AISI 304. Матеріал ущільнення – гума EPDM Sh70. Прес-з’єднання – бесштуцерное. Обтиснення проводиться за допомогою прес-інструмента. Накидна гайка комплектується прокладкою.

Призначення та область застосування системи VT.INOX-PRESS

Труби і фітинги з неіржавіючої сталі VT.INOX-PRESS застосовуються в системах питного й господарсько-питного призначення, гарячого водопостачання, опалення, а також в якості технологічних трубопроводів, які транспортують рідини і гази, що не агресивні до матеріалів труби та фітингів.

Не рекомендується використовувати фітинги системи VT.INOX-PRESS з ущільнюючими кільцями із EPDM на трубопроводах, що транспортують рідкі вуглеводні та хлороводневі рідини. В такому випадку слід використовувати кільця із FPM (вітону).

Не допускається використання труб та фітингів системи VT.INOX-PRESS в атмосфері, що насичена парами хлору (басейни з хлоруванням води і т.і.).

Короткий опис ситеми VALTEC VT.INOX-PRESS

Система VT.INOX-PRESS включає в себе труби з неіржавіючої сталі, які з'єднуються між собою та приєднуються до арматури і приладів за допомогою безштуцерних прес-фітингів із неіржавіючої сталі. Опресовування фітингів проводиться прес-інструментом з насадками типу «В»(ве). Кожне з'єднання додатково герметизовано ущільнюючим кільцем із еластомеру (EPDM). Окремо можна придбати набір кілець ущільнювачів з FPM (вітону). Заміна кілець на вітонові підвищує температурну і хімічну стійкість системи.

Вказівки щодо монтажу нержавійки VALTEC VT.INOX-PRESS

Всі роботи по монтажу трубопроводів системи VT.INOX-PRESS повинні виконуватися відповідно до вимог діючих будівельних стандартів та керівництва по монтажу VALTEC

Компенсація температурних деформацій трубопроводів повинна здійснюватися згідно з проектом. Допускається використовувати L-подібні, П-подібні, сильфонні, лінзові і муфтові компенсатори (там, де це дозволено діючими будівельними нормами).

Відрізання труб слід проводити суворо під прямим кутом до осі труби за допомогою роликових труборізів, ножівок по металу або електропил. Не допускається робити різання труб куто-шліфувальними машинами («болгарками»).

Після виконання різу, зовнішню і внутрішню крайку нержавіючої труби необхідно очистити від грата.

Не допускається опресовувати брудні нержавіючі труби, особливо з забрудненням ПММ.

Згинання труб з нержавійки допускається проводити за допомогою трубозгинальних пристроїв на радіус не менше 3,5 Дзовн. Не допускається нагрівання труб для вигину.

З'єднання труб з фітингом виконується в наступному порядку: - руба очищається від бруду; - труба відрізається під прямим кутом; - з торця труби знімається зовнішній і внутрішній грат; - перевіряється правильна посадка ущільнюючих кілець у пресфітингу; - фітинг надівається на трубу до упору. Застосування мастил при цьому не допускається; - проводиться одноразове опресовування прес-інструментом з насадкою типу «В»(Ве).

З'єднання трубки VT.AD304 з деталями вузла VT.225 виконується за допомогою обтискних фітингів VT.4430.

Змонтована нержавіюча система повинна бути піддана гідростатичному випробовуванню тиском, що у 1,5 рази перевищую робочий тиск системи.
