Детально про кутник VTr.092.N Valtec

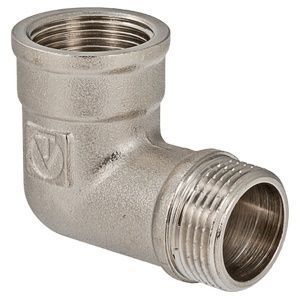

Кутовий латунний нікельований фітинг(коліно, відвід, кутник) ТМ Валтек. Різьблення – внутрішнє / зовнішнє, циліндричне трубне по ДСТУ 6357 (ISO 228, EN 10226), сумісне також з зовнішнім конічним різьбленням по ДСТУ 6211 (ISO R7). Модель VTr.092.N 1/4 “спрощує підключення арматури з бічними допоміжними патрубками: кульових кранів спеціального призначення VT.245, VT.248, зворотного клапана VT.171, балансувального клапана VT.054, редуктора тиску VT.085 і ін. Патрубки цих виробів не завжди виявляються розташованими зручно для користувача. Приклад: в редуктор VT.085 повинен монтуватися манометр з тильним підключенням, а у монтажника є тільки з нижнім. У таких випадках і буде корисний даний косинець.

На патрубку із зовнішнім різьбленням у фітинга VTr.092.N 1/4” передбачено кільце ущільнювача з EPDM. Використовувати додатковий ущільнюючий матеріал при монтажі цього з’єднання не потрібно.

Купити різьбові з'єднання можна оформивши замовлення на сайті або по телефону.

Призначення та область застосування різьбових кутників VALTEC

Різьбові латунні з'єднувальні деталі використовуються для створення роз'ємних різьбових з'єднань на трубопроводах холодного питного, господарського і гарячого водопостачання, опалення, стисненого повітря і на технологічних трубопроводах, які транспортують гази і рідини, що не агресивні до матеріалів з'єднувачів. З'єднувачі можуть застосовуватися на трубопроводах, виконаних з будь-якого матеріалу (сталь, мідь, латунь, пластик, металополімер, поліпропілен тощо).

З'єднання виконуються на трубній циліндричній різьби (ISO 228, EN 10226) . Допускається з'єднання внутрішньої трубної циліндричної різьби з зовнішньою конічною трубною різьбою. (ISO R7).

Матеріали різьбових фітингів VALTEC

З'єднувачі виконані із латуні марки СW 617N методом гарячого об'ємного штампування відподвідно до стандарту EN 12165. З'єднувачі (окрім VTr.198C) мають гальванопокриття із нікеля.

Подовжувачі VTr.198C мають гальванопокриття із хрома по мідній підложці.

Вказівки щодо монтажу різьбових фітингів VALTEC

Монтаж з'єднувачів слід проводити відповідно до вимог діючих будівельних стандартів.

Для монтажу хромованих подовжувачів VTr.198C слід використовувати шестигранний ключ.

При монтажі фітингів забороняється прикладати до них крутні моменти, що перевищують значення, вказані в таблиці в техпаспорті.
